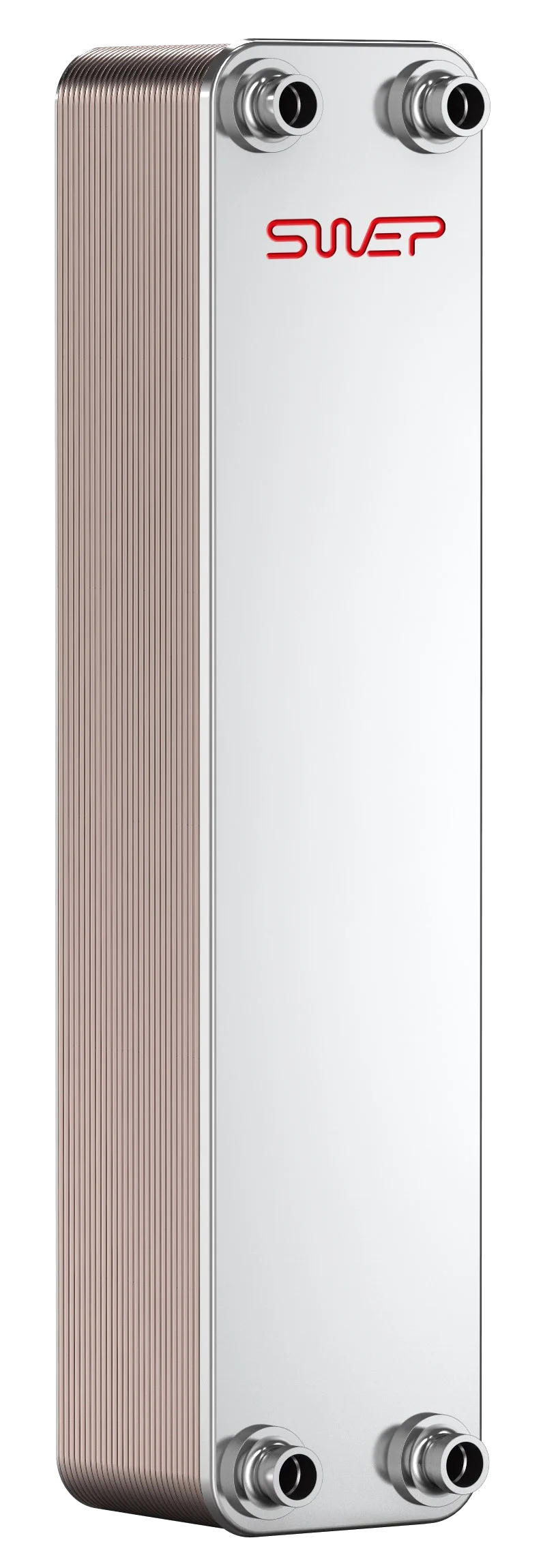

SWEP B25T lóðaður plötuvarmaskiptir

B25T

Lóðaður plötuvarmaskiptirStærðir og málVöruupplýsingar

10 plötur

B25T er lóðaður plötuvarmaskiptir frá SWEP með stærri plötum en B10T. Hann hentar vel fyrir vatn á móti vatni þegar álagið er mikið og sem þétti fyrir mikið afl. Hann er því rétta gerðin þegar verkefnið krefst meira afls úr einum varmaskipti.

  • Plata sem er næstum tvöfalt hærri en í B10T
  • Allt að 140 plötur
  • Þéttir fyrir mikið afl og vatn á móti vatni
  • Skrúfgangur, Victaulic, lóðtengi og fleira
Hafa sambandGagnablað (PDF)

Stærðir og mál

B25T fæst með allt að 140 plötum. Dragðu sleðann og sjáðu hvernig stærð og þyngd breytast með plötufjöldanum.

F1F2F3F4∧B 119D 72A 526C 479FramhliðG 6F 94E 20Hlið
Stærð tengjanna (E) fer eftir gerð tengis.
40

VerðTilboð

Þykkt (F)
94mm
Þyngd án tengja
9,23kg
Rásir
39
Hafa samband

Tengimöguleikar

Önnur tengi og sérmál fást ef þú óskar eftir því.

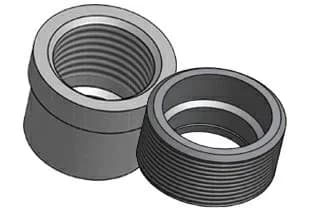

  • Skrúfgangur

    Skrúfgangur

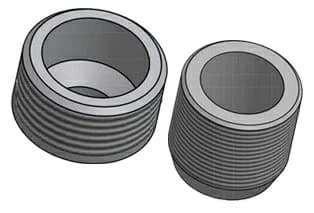

  • Skrúfgangur (Ultra High Approved)

    Skrúfgangur (Ultra High Approved)

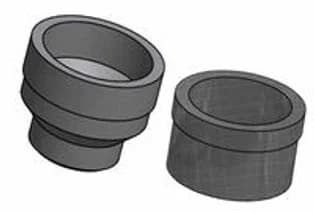

  • Victaulic-tengi

    Victaulic-tengi

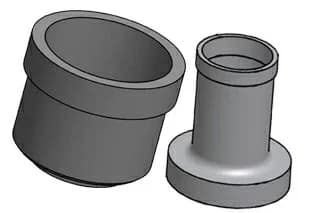

  • Lóðtengi

    Lóðtengi

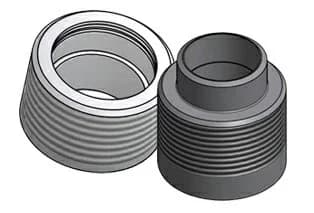

  • Combo-tengi

    Combo-tengi

Þrýstingur og hitastig

Hámarksþrýstingur lækkar þegar hitastigið hækkar. Dragðu sleðann til að sjá hönnunarþrýstinginn (PED) í hvorri rás við hvert hitastig.

Þrýstingur og hitastig2025303540455055-200-150-100-50050100150200Hitastig (°C)Þrýstingur (bar)

Hitastig

20 °C

Rás 1

47 bar

Rás 2

40 bar

Smelltu á línuritið eða dragðu sleðann til að velja hitastig.

Efni, hreinsun og ending

Plöturnar eru úr 304 ryðfríu stáli og lóðaðar saman með kopar. Stærsta korn sem má vera í vökvanum er 1 mm, svo sía á heima á undan varmaskiptinum þar sem óhreinindi geta borist með. Í honum eru engar þéttingar og hann þarf yfirleitt ekkert viðhald, en safnist óhreinindi í hann má hreinsa hann á staðnum (CIP). Þurfi vökvinn annað efni en kopar-lóðað 304 stál kannar Verklagnir hvað er í boði.

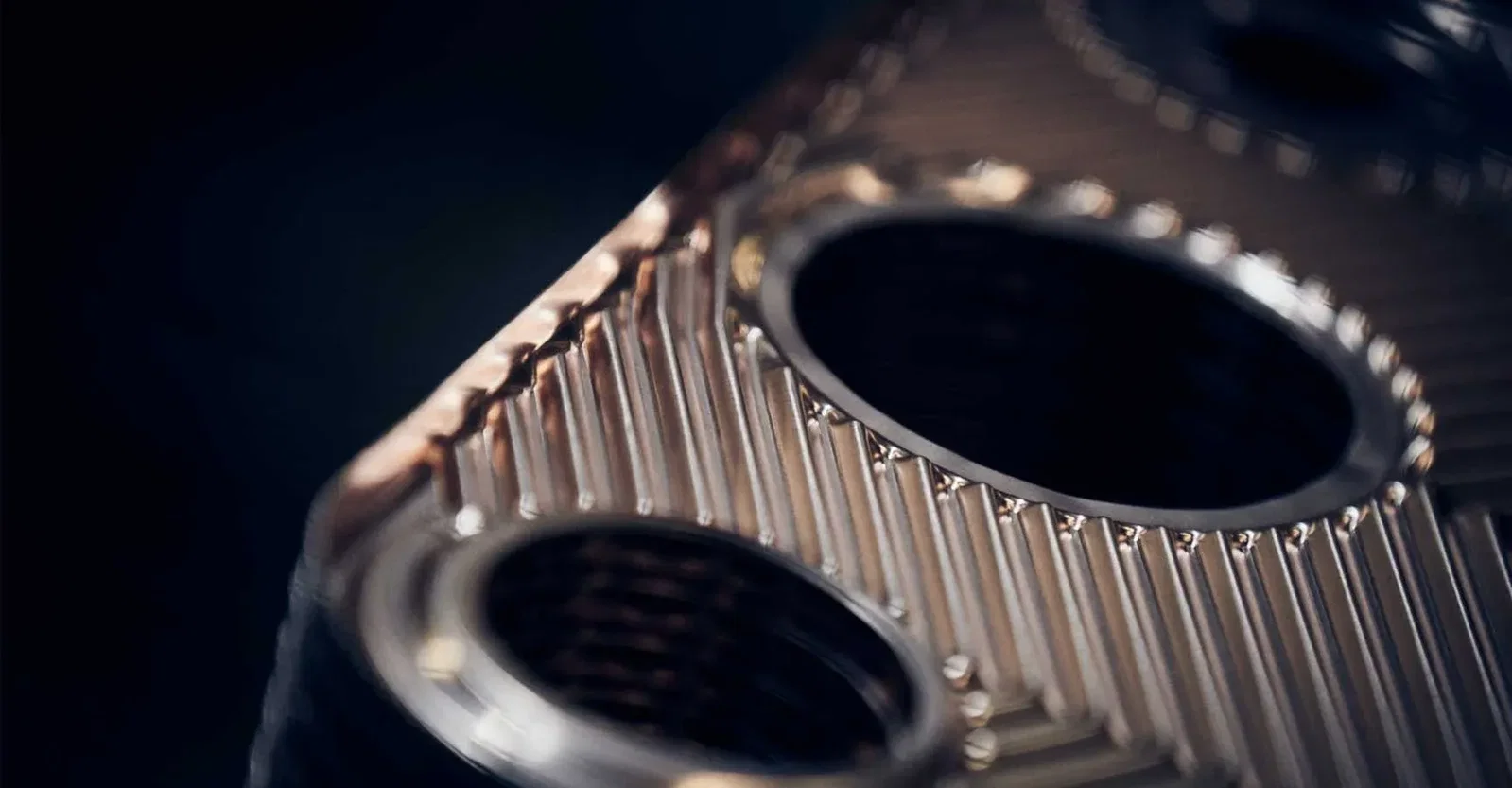

Nærmynd af tengi og plötum í plötuvarmaskipti

Vöruupplýsingar

Hámarksflæði

9 m³/h

Efni

304 ryðfrítt stál, kopar-lóðað

Hönnunarþrýstingur (PED)

Um 48 bar í rás 1 og 40 bar í rás 2 við stofuhita

Þyngd án tengja

2,13 + 0,1775 × NoP kg

Hámarksfjöldi platna (NoP)

140

Rúmmál rásar

0,111 dm³ á hvora hlið

Þykkt (F)

4,00 + 2,25 × NoP mm

Mál (hæð × breidd)

526 × 119 mm

Mesta kornastærð í vökva

1 mm

Vottanir

PED (Evrópa), UL (Bandaríkin), KHK (Japan)

Svipaðar vörur

  • HitakerfiSWEP

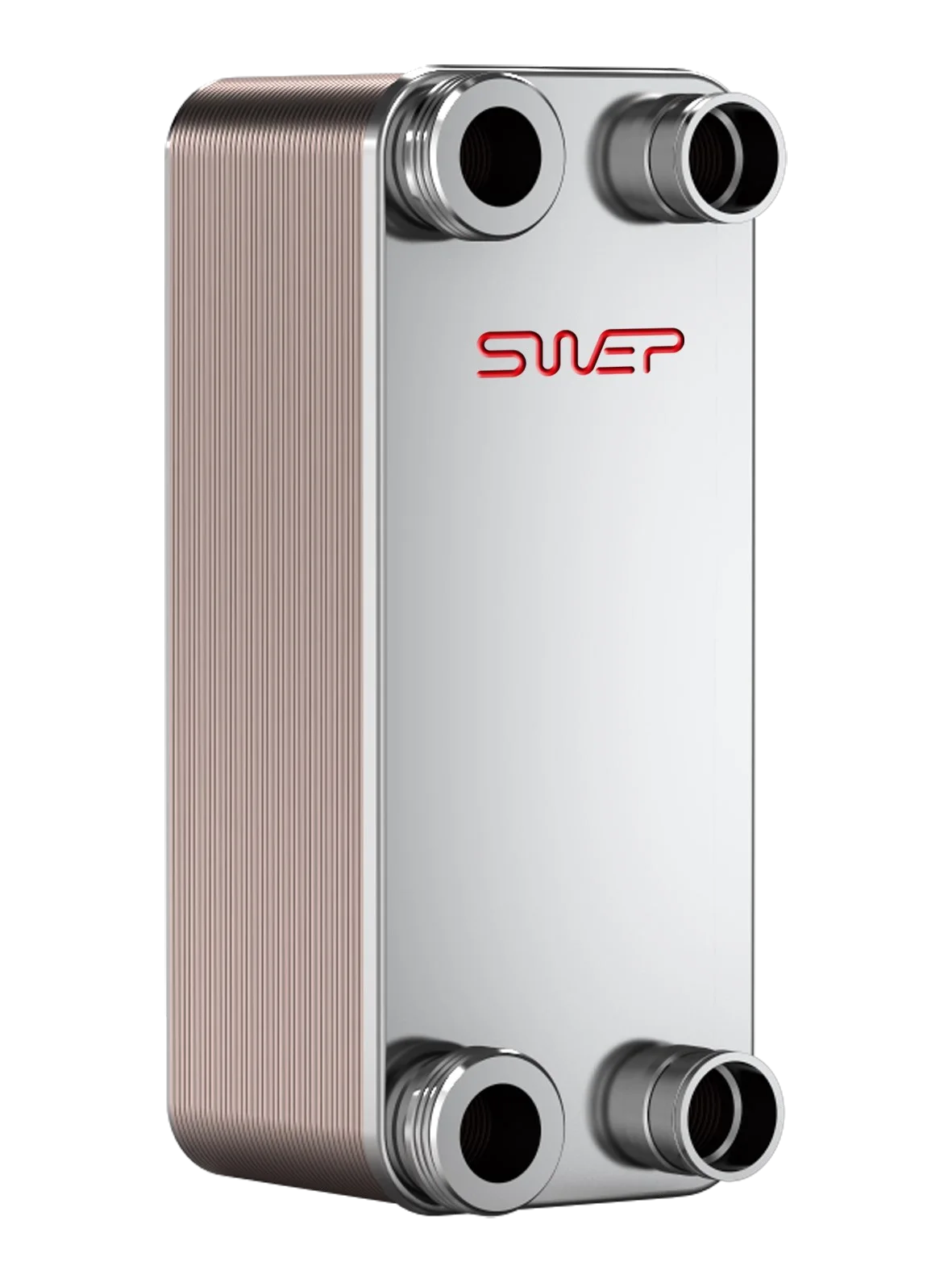

    B10T

    • B-línan

    B10T er lítill lóðaður plötuvarmaskiptir frá SWEP úr 316/316L ryðfríu stáli. Hann hentar bæði fyrir vatn og kælimiðla og er auðvelt að laga hann að ólíkri notkun, til dæmis heitu neysluvatni, hitakerfum, snjóbræðslu og varmadælum.

  • HitakerfiSWEP

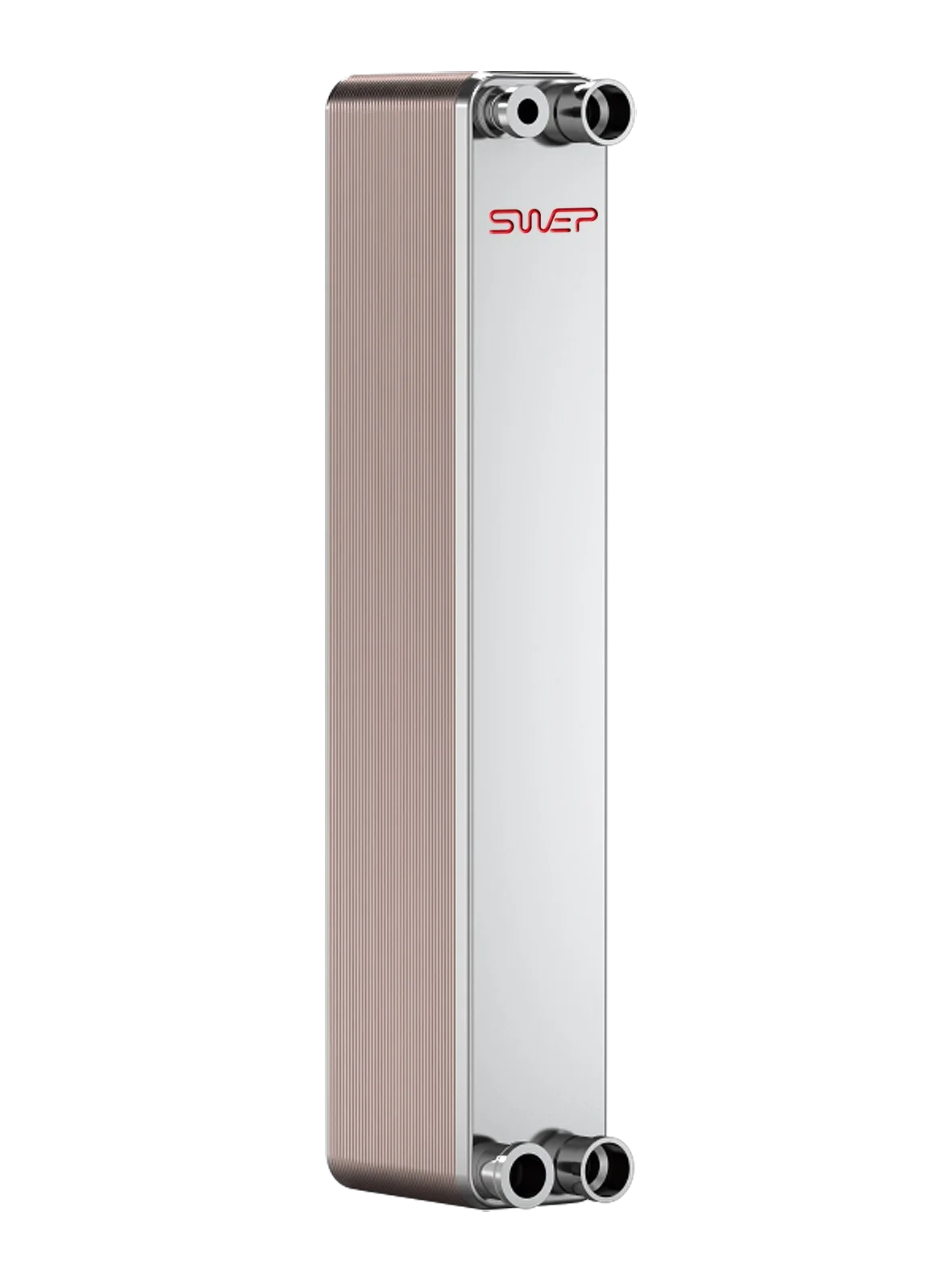

    B15T

    • B-línan

    B15T er mjór og langur lóðaður plötuvarmaskiptir frá SWEP. Hann hentar sérstaklega vel þegar hitamunurinn milli vökvanna er mjög lítill, varmaflæðið mikið og orkan þarf að nýtast vel.

  • HitakerfiSWEP

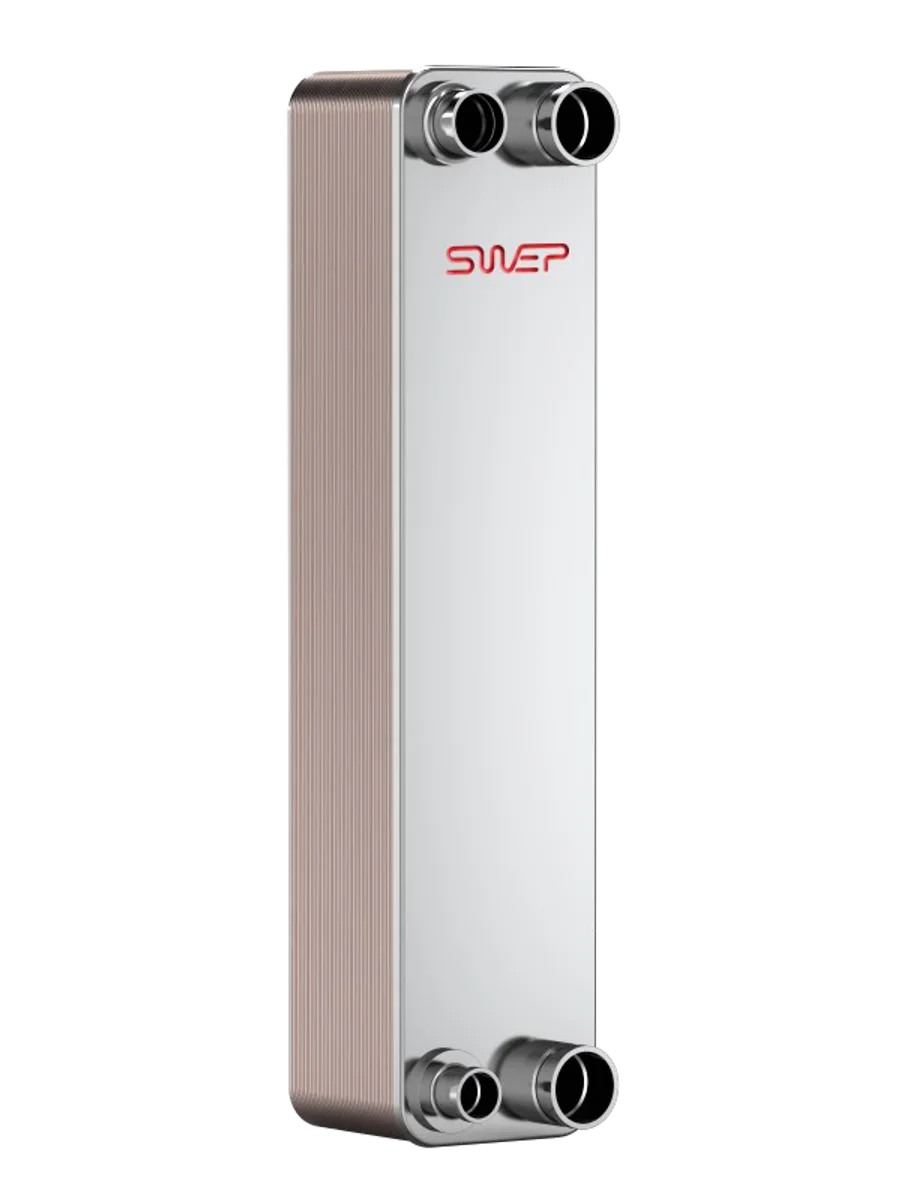

    B85
